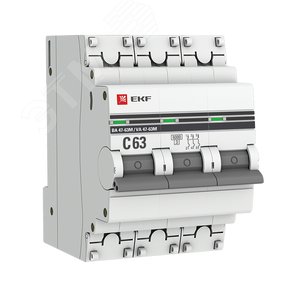

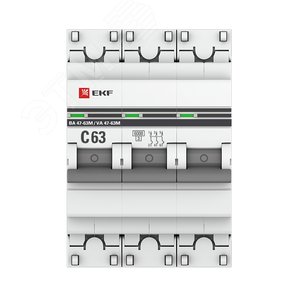

Автоматический выключатель 3P 63А (C) 6кА ВА 47-63M EKF PROxima

Автоматический выключатель mcb4763m-6-3-63C-pro от бренда EKF серии PROxima – это современное трехполюсное устройство, предназначенное для комплексной защиты электрических цепей промышленного и бытового назначения от токов перегрузки и короткого замыкания. Аппарат с номинальным током 63 А и характеристикой срабатывания «C» обеспечивает надежную коммутацию и безопасность распределительных сетей.

Назначение и область применения

Данный автоматический выключатель выполняет три ключевые функции: Защита от сверхтоков: автоматически разрывает цепь при возникновении перегрузки или короткого замыкания. Управление нагрузкой: позволяет оперативно включать и отключать подачу электроэнергии на участок цепи вручную. Защита от токов короткого замыкания: обеспечивает отключение при высоких токах КЗ благодаря предельной отключающей способности в 6000 А (6 кА).

Устройство предназначено для монтажа в распределительные щиты объектов гражданского и промышленного строительства: жилые дома, офисные центры, производственные помещения, торговые комплексы.

Ключевые технические характеристики

• Количество полюсов: 3P (три полюса)
• Номинальный ток: 63 А
• Время-токовая характеристика: C (рассчитан на нагрузки со умеренными пусковыми токами, например, цепи освещения, розеточные группы)
• Предельная отключающая способность (Icn): 6 кА (6000 А)
• Номинальное рабочее напряжение (Ue): 230/400 В
• Степень защиты: IP20 (со стороны лицевой панели)
• Момент затяжки клемм: 2,5 Н·м
• Сечение подключаемого провода:
  • Медь: 10 - 25 мм² (многожильный гибкий провод с наконечником)
  • Медь: 10 - 35 мм² (одножильный/многожильный жесткий провод)
• Стандарты и сертификация: Соответствует требованиям ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006) "Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели".

Конструктивные особенности

Выключатель оснащен электромагнитным расцепителем (мгновенного действия) для защиты от токов короткого замыкания и тепловым расцепителем (с выдержкой времени) для защиты от перегрузки. Комбинированная система обеспечивает селективность и точность срабатывания. Конструкция включает: Дугогасительную камеру, эффективно гасящую электрическую дугу. Мощные клеммы с насечкой для надежного контакта и предотвращения выскальзывания провода. Эргономичный рычаг управления с четкой индикацией положения («Вкл.»/«Выкл.»). Крепление на стандартную DIN-рейку (35 мм) для быстрого монтажа и демонтажа.

Нормативная документация и стандарты

Производство и параметры устройства регламентированы следующими документами:

• ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006) "Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели". Этот стандарт устанавливает требования к аппаратам, предназначенным для проведения тока в нормальном режиме и отключения тока в аномальном режиме, такие как рабочие характеристики, механическая и электрическая износостойкость, условия испытаний. Ознакомиться с текстом стандарта можно на официальном сайте ФГУП "СТАНДАРТИНФОРМ" или в информационных системах, например, КонсультантПлюс.
• Правила устройства электроустановок (ПУЭ) 7-е издание. Главы 1.7, 3.1, 4.1, 7.1 регламентируют вопросы выбора, установки и применения аппаратов защиты в электроустановках. Актуальную редакцию ПУЭ можно найти на правовых порталах.
• Технический регламент Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования". Подтверждает соответствие продукции требованиям безопасности. Документ размещен на официальном сайте Евразийской экономической комиссии.

Преимущества серии PROxima

• Высокая отключающая способность: Показатель в 6 кА гарантирует стабильную работу и сохранность оборудования даже в сетях с высоким уровнем токов КЗ.
• Надежность и долговечность: Корпус из стойких к возгоранию материалов, качественные металлические детали и точная механика обеспечивают длительный срок службы.
• Визуальный контроль состояния: Положение рычага четко указывает на состояние контактов (включено/отключено).
• Удобство монтажа: Защелка на DIN-рейку обеспечивает быстрое и надежное крепление без дополнительного инструмента. Широкая монтажная площадка упрощает подключение проводов.
• Совместимость: Стандартные габариты и крепление позволяют легко интегрировать аппарат в любые щитовые конструкции вместе с другим модульным оборудованием.

Рекомендации по выбору и монтажу

Автоматический выключатель с характеристикой «C» и номиналом 63А оптимален для защиты вводных линий и мощных нагрузок (например, электрические плиты, водонагреватели, трехфазные двигатели небольшой мощности). Выбор конкретного номинала и характеристики должен осуществляться на основе проектного расчета электрической сети квалифицированным специалистом. Монтаж, подключение и обслуживание должны производиться строго при отключенном напряжении в соответствии с требованиями ПУЭ и ПТЭЭП (Правила технической эксплуатации электроустановок потребителей).
