Коаксиальный кабель RG-6U 75 Ом белый 100м: техническое описание и сфера применения

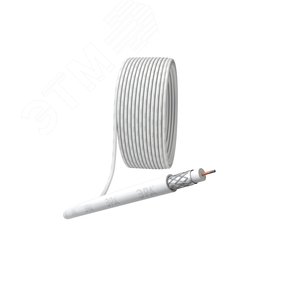

Коаксиальный кабель RG-6U — это высококачественный кабель с волновым сопротивлением 75 Ом, предназначенный для передачи высокочастотных сигналов в различных системах связи, вещания и мониторинга. Модель SIMPLE (Б0044596) поставляется в удобной бухте длиной 100 метров и имеет универсальную белоснежную оболочку из ПВХ, что делает его малозаметным при монтаже как внутри помещений, так и снаружи.

Конструктивные особенности и материалы

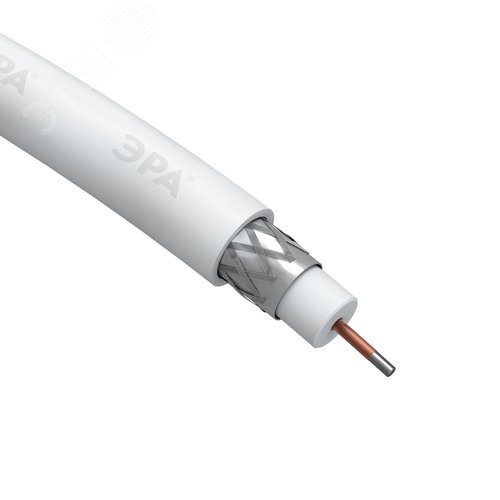

Кабель обладает классической коаксиальной конструкцией, обеспечивающей эффективное подавление электромагнитных помех и минимальные потери сигнала.

• Внутренний проводник (центральная жила): Выполнен из омедненной стальной проволоки (CCS - Copper Clad Steel). Стальной сердечник обеспечивает высокую механическую прочность на разрыв, а медное покрытие гарантирует отличную электропроводность и защиту от коррозии.
• Изоляция: Сплошной диэлектрик из физически вспененного полиэтилена (Foamed Polyethylene). Этот материал обладает низким коэффициентом диэлектрических потерь и стабильными характеристиками на высоких частотах, что минимизирует затухание сигнала.
• Экран: Двойная экранизация для надежной защиты от внешних наводок и предотвращения излучения сигнала вовне.
  • Первый слой: алюминиевая фольга, ламинированная полиэстеровой пленкой (100% покрытие).
  • Второй слой: оплетка из алюминиевых проволок (48% плотности покрытия). Такая комбинация обеспечивает высокую эффективность экранирования (>60 dB) в широком частотном диапазоне.
• Внешняя оболочка: Изготовлена из прочного поливинилхлорида (PVC), устойчивого к ультрафиолетовому излучению, перепадам температур (в типовом диапазоне от -25°C до +70°C), влаге и механическим воздействиям. Белый цвет оболочки оптимален для эстетичного монтажа.

Технические характеристики и параметры

• Волновое сопротивление: 75 Ом (±3 Ом)
• Ёмкость на единицу длины: ~54 пФ/м
• Максимальное рабочее напряжение: 300 В (переменный ток)
• Скорость распространения сигнала: ~82%
• Затухание сигнала (погонное затухание):
  • при 50 МГц: не более 5.6 dB/100м
  • при 200 МГц: не более 11.6 dB/100м
  • при 450 МГц: не более 18.2 dB/100м
  • при 862 МГц: не более 26.2 dB/100м
  • при 1000 МГц: не более 28.5 dB/100м
• Диаметр кабеля: ~6.8 мм
• Диаметр центральной жилы: 1.0 мм
• Минимальный радиус изгиба: 35 мм

Области применения кабеля RG-6U

Благодаря сбалансированным характеристикам, данный кабель является одним из самых популярных решений для гражданских и коммерческих проектов:

• Спутниковое и эфирное телевидение (SATV и CATV): Подключение индивидуальных и коллективных спутниковых антенн, разводка сигнала в многоквартирных домах.
• Системы видеонаблюдения (CCTV): Передача видеосигнала от аналоговых (CVBS, HD-CVI, HD-TVI, AHD) и цифровых (IP) камер к регистраторам и мониторам.
• Системы связи и передачи данных: Может использоваться в качестве магистрали в локальных сетях малого радиуса, для подключения модемов и другого телекоммуникационного оборудования.
• Любительская радиосвязь и радиофикация: Для изготовления антенн и фидерных линий, работающих в УКВ-диапазонах.

Нормативная документация и стандарты

Производство и основные параметры коаксиальных кабелей регламентируются рядом международных и национальных стандартов. При выборе и эксплуатации кабеля рекомендуется ориентироваться на следующую документацию:

• ГОСТ 11326.0-2013: "Кабели радиочастотные. Общие технические условия". Этот стандарт устанавливает общие требования к классификации, маркировке, электрическим и механическим параметрам радиочастотных кабелей в Российской Федерации. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале www.gost.ru.
• Международный стандарт IEC 61196-1: "Коаксиальные кабели связи. Часть 1: Общие технические условия". Документ определяет методы испытаний и общие требования к коаксиальным кабелям. Информация доступна на ресурсе Международной электротехнической комиссии www.iec.ch.
• Стандарты ASTM B452 и ASTM B566: Стандарты, регламентирующие свойства омедненной стальной проволоки (CCS), используемой в центральном проводнике. С ними можно ознакомиться на сайте ASTM International www.astm.org.

Рекомендации по монтажу и эксплуатации

• При прокладке избегайте резких изгибов кабеля. Минимальный радиус изгиба должен составлять не менее 5 внешних диаметров кабеля.
• Для обеспечения надежного контакта и минимальных потерь на соединениях используйте качественные RF-коннекторы (например, F-типа, BNC), обжимной или накручивающейся конструкции, предназначенные specifically для кабеля RG-6.
• При наружной прокладке убедитесь, что трасса не имеет провисаний, где может скапливаться влага. Для крепления используйте устойчивые к УФ-излучению пластиковые хомуты или специальные клипсы.
• Избегайте прокладки кабеля в непосредственной близости от силовых линий электропередачи для предотвращения наводок.

Кабель RG-6U 75 Ом белый 100м — это надежное и проверенное решение для построения недорогих, но эффективных систем передачи высокочастотного сигнала с отличным соотношением цены и качества.
