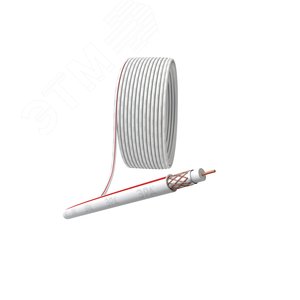

Коаксиальный кабель SAT 50м 75 Ом: Профессиональное решение для телевизионных и спутниковых систем

Коаксиальный кабель марки SAT длиной 50 метров – это высококачественный кабель с волновым сопротивлением 75 Ом, предназначенный для построения надежных и эффективных сигнальных трактов в системах спутникового (SAT) и эфирного цифрового (DVB-T/T2) телевидения, а также в других слаботочных приложениях, требующих передачи высокочастотного сигнала с минимальными потерями.

Конструкция и основные элементы

Кабель обладает классической коаксиальной конструкцией, обеспечивающей эффективное экранирование и сохранение целостности сигнала:

• Внутренний проводник (жила): Выполнен из высококачественной электротехнической меди (Cu). Медная сердцевина обеспечивает отличную проводимость и низкое погонное сопротивление, что критически важно для передачи высокочастотных сигналов без значительного затухания.
• Диэлектрик: Внутренний изолятор, окружающий центральную жилу. Обычно выполнен из физически вспененного полиэтилена (Foamed Polyethylene), который обеспечивает стабильное расстояние между проводниками, низкие диэлектрические потери и отличную гибкость кабеля.
• Экран: Двойное экранирование. Первый слой – алюмополимерная пленка, которая обеспечивает 100% защиту от электромагнитных помех. Поверх нее наложена оплетка из луженой меди (Cu) с высокой плотностью покрытия (75%). Такая комбинация эффективно подавляет как высокочастотные, так и низкочастотные помехи, гарантируя чистый и стабильный сигнал без "снега" и искажений.
• Внешняя оболочка: Изготовлена из прочного ПВХ (PVC) белого цвета. Оболочка обеспечивает защиту внутренних элементов от механических повреждений, ультрафиолетового излучения (при использовании на открытом воздухе), влаги и перепадов температур. Белый цвет является универсальным и эстетичным, позволяя малозаметно прокладывать кабель как внутри помещений, так и по внешним стенам.

Технические характеристики и преимущества

• Волновое сопротивление: 75 Ом – международный стандарт для телевизионных и видео-приложений.
• Длина бухты: 50 метров – удобная длина для прокладки магистральных линий и разводки в многоквартирных домах или частных коттеджах.
• Низкое затухание сигнала: Благодаря медному центральному проводнику и качественному диэлектрику, кабель обеспечивает минимальные потери сигнала даже на высоких частотах (до 2500 МГц и более), что особенно важно для приема спутникового сигнала в диапазоне Ku.
• Высокое качество экранирования: Комбинированный экран (фольга + медная оплетка 75%) надежно защищает передаваемый сигнал от внешних электромагнитных наводок (EMI/RFI), создаваемых бытовыми приборами, Wi-Fi-роутерами и силовыми линиями, а также предотвращает излучение сигнала наружу.
• Гибкость и долговечность: ПВХ-оболочка и продуманная конструкция делают кабель гибким, стойким к изломам и простым в монтаже.
• Универсальность применения: Предназначен для передачи сигналов спутникового (DVB-S/S2) и цифрового эфирного (DVB-T/T2) телевидения, а также может использоваться в системах видеонаблюдения (CCTV) для передачи аналогового или цифрового (AHD, TVI, CVI) видео信号.

Области применения

Данный коаксиальный кабель является идеальным решением для:

• Прокладки индивидуальных и коллективных систем приема спутникового телевидения.
• Монтажа магистральных линий и абонентских ответвлений в многоквартирных домах (системы SMATV).
• Подключения индивидуальных и коллективных эфирных антенн.
• Построения систем видеонаблюдения с передачей видео信号 по коаксиальной линии.
• Подключения радиочастотного оборудования и антенн.

Нормативная документация и стандарты

Производство и параметры коаксиальных кабелей регламентируются рядом международных и национальных стандартов, определяющих требования к материалам, конструкции, электрическим и механическим характеристикам. С актуальными текстами стандартов можно ознакомиться на официальных ресурсах стандартизирующих организаций.

• Основные стандарты, касающиеся коаксиальных кабелей для телевизионных и спутниковых применений, относятся к сериям IEC 61196 (Кабели коаксиальные) и EN 50117 (Кабели для коаксиальных распределительных систем).
• Общие требования к безопасности кабелей определяются стандартами на изоляционные материалы, например, IEC 60332 (испытания на распространение пламени).
• В Российской Федерации действуют национальные стандарты (ГОСТ), гармонизированные с международными. Ключевые из них: ГОСТ 11326.0-2013 (Кабели радиочастотные. Общие технические условия) и более специфичные стандарты, такие как ГОСТ 8763-2018 (Кабели радиочастотные с полиэтиленовой изоляцией).

Для получения точной и официальной информации о стандартах рекомендуется обращаться к документам на портале International Electrotechnical Commission (IEC) или на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).

Рекомендации по монтажу

Для обеспечения максимальной производительности и долговечности системы при монтаже следует:

• Использовать профессиональные обжимные (F-разъемы) или винтовые разъемы, соответствующие диаметру кабеля.
• Избегать резких изгибов кабеля (минимальный радиус изгиба обычно составляет не менее 5-10 внешних диаметров кабеля).
• При прокладке на открытом воздухе убедиться, что разъемы и места соединений защищены от атмосферных воздействий герметичными муфтами или термоусадкой.
• Не прокладывать кабель в непосредственной близости параллельно с силовыми электрокабелями во избежание наводок.
• Производить аккуратную зачистку кабеля специальным инструментом, не повреждая экранирующую оплетку.

Коаксиальный кабель SAT 50м 75 Ом – это проверенное и надежное решение для построения современной телевизионной инфраструктуры, обеспечивающее кристально чистое изображение и стабильный прием даже на больших расстояниях.
