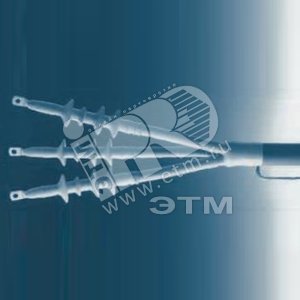

Концевая муфта наружной установки QTII 93-EB 62-3 (кат. номер 7000035267) предназначена для оконцевания и герметизации силовых кабелей с бумажной или пластмассовой изоляцией на номинальное напряжение 6, 10 и 12 кВ в электрических сетях трехфазного переменного тока частотой 50 Гц. Муфта обеспечивает надежное электрическое соединение и защиту кабеля от воздействия окружающей среды при эксплуатации в условиях открытого воздуха. Конструкция муфты разработана для простого и быстрого монтажа, обеспечивая длительный срок службы и высокий уровень безопасности.
Муфта концевая QTII 93-EB 62-3 используется для создания герметичного и механически прочного окончания кабельной линии, подключаемой к воздушным линиям электропередачи, открытым распределительным устройствам (ОРУ) или к вводам силовых трансформаторов и другого электрооборудования. Устройство предназначено для наружной установки на опорах, стенах зданий, конструкциях подстанций. Оно надежно защищает токоведущие жилы кабеля от влаги, пыли, ультрафиолетового излучения и других неблагоприятных атмосферных воздействий, предотвращая пробой изоляции и обеспечивая стабильность работы энергосистемы.
Конструкция муфты включает в себя литой эпоксидный изолятор, обладающий высокой трекингостойкостью и устойчивостью к атмосферным загрязнениям. Внутри изолятора размещены контактные стержни для подключения токоведущих жил. Для герметизации кабельного ввода используется специальная термоусаживаемая трубка или мастика, обеспечивающая абсолютную влагонепроницаемость. Муфта комплектуется заземляющим устройством для безопасного подключения экрана и брони кабеля к контуру заземления. Внешняя оболочка из устойчивого к ультрафиолету материала (полимер или фарфор) обеспечивает механическую прочность и долговечность даже в самых суровых климатических условиях.
| Параметр | Значение |
|---|---|
| Номинальное напряжение, Uн | 6/10(12) кВ |
| Наибольшее рабочее напряжение, Umax | 12 кВ |
| Номинальная частота | 50 Гц |
| Испытательное напряжение промышленной частоты, 5 мин. | Согласно ГОСТ 1516.2 |
| Ток термической стойкости (1 сек) | Определяется сечением кабеля |
| Степень защиты оболочки | IP54 (наружная установка) |
| Диапазон рабочих температур | от -50°C до +50°C |
| Климатическое исполнение и категория размещения | УХЛ, категория 1 по ГОСТ 15150 |
| Материал изолятора | Эпоксидный компаунд, устойчивый к УФ-излучению |
Производство, испытания и применение концевых муфт регламентируется следующими основными документами:
Актуальные тексты этих документов можно найти на официальных интернет-ресурсах, таких как:
Федеральное агентство по техническому регулированию и метрологии (Росстандарт) или
Официальный интернет-портал правовой информации.
Монтаж концевой муфты QTII 93-EB 62-3 должен выполняться квалифицированным персоналом, прошедшим соответствующее обучение, в строгом соответствии с инструкцией по монтажу, предоставляемой производителем, и требованиями ПУЭ. Процесс включает подготовку конца кабеля (ступенчатая зачистка изоляции, заземление экрана), наложение герметизирующих элементов, заполнение полости муфты диэлектрической мастикой (при необходимости) и установку наконечников на токоведущие жилы. Перед вводом в эксплуатацию кабельная линия с установленными муфтами должна пройти приемо-сдаточные испытания повышенным напряжением. В процессе эксплуатации муфты требуют периодического визуального осмотра на предмет отсутствия повреждений, трещин и следов перегрева.
Муфта концевая QTII 93-EB 62-3 обладает рядом ключевых преимуществ, делающих ее надежным выбором для проектов электроснабжения:
Надежная герметизация: Обеспечивает полную защиту от влаги и коррозии, что критически важно для наружной установки.
Высокая электрическая прочность: Эпоксидный изолятор обладает отличными диэлектрическими характеристиками и стойкостью к поверхностным разрядам.
Устойчивость к внешним воздействиям: Материалы корпуса устойчивы к ультрафиолетовому излучению, окислению и значительным перепадам температур.
Удобство монтажа: Продуманная конструкция и комплектация позволяют провести монтаж с минимальными временными затратами.
Универсальность: Предназначена для работы с широким диапазоном сечений жил кабеля и типов изоляции.
Долгий срок службы: Рассчитана на многолетнюю бесперебойную работу в составе кабельной линии.
Изделие соответствует требованиям Технических регламентов Таможенного союза (ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств"). На муфту предоставляется гарантия от производителя. Срок гарантии и условия ее предоставления указаны в гарантийном талоне. Вся продукция проходит обязательные приемо-сдаточные испытания на заводе-изготовителе.
