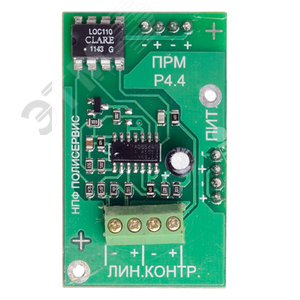

Модуль приема (ПРМ) аналоговых сигналов

Специализированный модуль приема (ПРМ) аналоговых сигналов представляет собой ключевой компонент систем сбора и обработки данных, предназначенный для высокоточного преобразования непрерывных аналоговых сигналов от первичных датчиков и преобразователей в цифровую форму для последующей передачи, обработки и анализа в системах управления, мониторинга и контроля технологических процессов.

Назначение и область применения

Модуль предназначен для применения в промышленной автоматизации, системах АСУ ТП, научно-исследовательских установках, испытательных стендах и измерительных комплексах, где предъявляются высокие требования к точности и достоверности данных. Он выполняет критически важную функцию интерфейса между аналоговым физическим миром (например, сигналы с датчиков температуры, давления, расхода, напряжения, тока) и цифровой системой управления.

Типовые сферы использования: энергетика (мониторинг параметров сетей), машиностроение (управление приводами), нефтегазовая отрасль (контроль технологических параметров на месторождениях), водоочистные сооружения, научные лаборатории и исследовательские центры.

Ключевые технические характеристики и функциональные возможности

Модуль характеризуется высокими метрологическими и эксплуатационными параметрами, обеспечивающими надежность и точность измерений:

• Типы входных аналоговых сигналов: унифицированные токовые сигналы (0...5 мА, 0...20 мА, 4...20 мА), сигналы напряжения (0...5 В, 0...10 В, ±5 В, ±10 В), сигналы от термопар, термосопротивлений (RTD) и тензометрических датчиков.
• Разрешение АЦП (аналого-цифрового преобразователя): от 12 до 24 бит, что определяет высокую точность дискретизации сигнала и минимальную погрешность измерения.
• Количество каналов: Многоканальная архитектура (например, 8, 16, 32 канала) позволяет одновременно подключать и опрашивать несколько датчиков, что повышает эффективность и снижает стоимость системы в расчете на одну точку измерения.
• Гальваническая развязка: Наличие развязки входных цепей от шины питания и выходного интерфейса защищает оборудование верхнего уровня от помех, наводок и высоких потенциалов, возникающих в промышленных условиях.
• Коэффициент подавления синфазной помехи (CMRR): Высокий показатель CMRR (не менее 100 дБ) обеспечивает устойчивость модуля к синфазным помехам, гарантируя точность измерений в условиях сильных электромагнитных помех.
• Диапазон рабочих частот и скорость опроса: Определяет быстродействие системы и возможность работы с динамически изменяющимися сигналами.
• Интерфейсы связи: Для передачи оцифрованных данных в систему управления модуль использует стандартные промышленные интерфейсы: RS-485 (с поддержкой протоколов Modbus RTU, Profibus DP), Ethernet (Modbus TCP/IP), CANopen или специализированные промышленные шины.

Нормативное соответствие и стандарты

Конструкция, методы испытаний и требования к электромагнитной совместимости (ЭМС) модулей ПРМ аналоговых сигналов регламентируются рядом национальных и международных стандартов, обеспечивающих их безопасность и надежную работу в промышленных условиях.

• Электромагнитная совместимость (ЭМС): Соответствие стандартам серии ГОСТ Р МЭК 61326-1-2019 (аппаратура для измерения, управления и лабораторного использования) и международным аналогам IEC 61326-1, которые устанавливают требования к устойчивости аппаратуры к электромагнитным помехам и уровню создаваемых ею помех. Подробнее с требованиями можно ознакомиться на ресурсе International Electrotechnical Commission (IEC).
• Промышленные стандарты: Модули часто разрабатываются в соответствии с требованиями стандартов на программируемые контроллеры ГОСТ Р МЭК 61131-1-2012 (IEC 61131-1).
• Безопасность: Требования к электрической безопасности оборудования регламентируются стандартами ГОСТ Р МЭК 61010-1-2014 (IEC 61010-1). Актуальную информацию по стандартам можно найти на официальном сайте International Organization for Standardization (ISO) и на портале Федерального агентства по техническому регулированию и метрологии (Росстандарт).

Принцип работы и интеграция в систему

Аналоговый сигнал от датчика поступает на входной канал модуля, где проходит через цепи нормализации, фильтрации и защиты. После этого сигнал оцифровывается с помощью высокоточного АЦП. Микроконтроллер модуля выполняет первичную обработку данных (калибровка, масштабирование, проверка на превышение диапазона) и упаковывает их в пакет данных в соответствии с используемым протоколом передачи. Далее данные через выбранный интерфейс передаются в контроллер верхнего уровня (ПЛК, промышленный компьютер) или непосредственно в SCADA-систему.

Конфигурирование модуля (выбор типа входного сигнала, диапазона измерений, коэффициентов масштабирования) может осуществляться через DIP-переключатели, специализированное программное обеспечение или команды протокола связи.

Преимущества использования

• Высокая точность и помехоустойчивость: Обеспечивает достоверность данных даже в условиях сильных промышленных помех.
• Масштабируемость: Возможность наращивания количества каналов измерения путем добавления новых модулей в систему.
• Универсальность: Поддержка широкого спектра типов сигналов позволяет использовать один модуль для работы с разнородными датчиками.
• Надежность: Рассчитан на круглосуточную работу в широком диапазоне температур и влажности, характерных для промышленных environments.
• Упрощение монтажа и обслуживания: Модульная конструкция и стандартизированные интерфейсы значительно сокращают время ввода системы в эксплуатацию и затраты на ее техническое обслуживание.

Заключение

Модуль приема аналоговых сигналов является фундаментальным building block современной системы промышленной автоматизации. Его корректный выбор, основанный на анализе технических характеристик, условий эксплуатации и требований нормативных документов, напрямую определяет эффективность, точность и надежность всего комплекса контроля и управления технологическим процессом. Правильная интерпретация стандартов, доступных на авторитетных ресурсах, таких как IEEE (для методов измерения и обработки сигналов), является ключевым фактором успешной интеграции оборудования.
