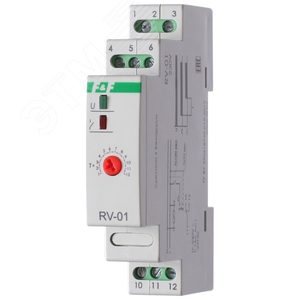

RV-01 Реле времени: надежный контроль временных интервалов
Реле времени RV-01 — это компактное и надежное устройство, предназначенное для автоматического управления временными процессами в электрических цепях. Оно применяется в промышленности, энергетике, системах автоматизации и бытовых приборах, обеспечивая точное включение и отключение оборудования по заданному алгоритму.
Основные характеристики
Реле времени RV-01 обладает следующими техническими параметрами:
- Диапазон выдержки времени: от 0,1 секунды до 100 часов (в зависимости от модификации)
- Точность срабатывания: ±1% от установленного времени
- Напряжение питания: 12–240 В (AC/DC, в зависимости от модели)
- Контактная группа: 1 переключающий контакт (SPDT) с токовой нагрузкой до 10 А
- Степень защиты: IP20 (для установки в щитовые помещения)
- Рабочая температура: от -20°C до +50°C
Принцип работы
Реле времени RV-01 работает по принципу задержки срабатывания контактов после подачи управляющего сигнала. В зависимости от модели, может использоваться:
- Электромеханический принцип (в моделях с часовым механизмом)
- Цифровая схема (в программируемых версиях с микропроцессорным управлением)
Устройство поддерживает различные режимы работы: задержка включения, задержка выключения, циклическое переключение.
Области применения
Реле времени RV-01 используется в различных сферах:
- Промышленность: управление станками, конвейерами, вентиляционными системами
- Энергетика: автоматическое переключение резервных линий питания
- Освещение: включение/выключение уличных фонарей по таймеру
- Бытовая техника: управление стиральными машинами, печами, системами полива
Нормативные документы и стандарты
Реле времени RV-01 соответствует следующим стандартам и нормативным актам:
- ГОСТ Р 50030.5.1-2019 — "Аппаратура распределения и управления низковольтная. Часть 5.1. Автоматические выключатели и реле" (официальный текст)
- ГОСТ Р 51321.1-2012 — "Устройства комплектные низковольтные распределения и управления" (официальный текст)
- МЭК 61812-1:2011 — "Реле времени. Общие требования" (IEC Webstore)
Преимущества модели RV-01
- Простота настройки и монтажа
- Устойчивость к перепадам напряжения
- Долгий срок службы (более 100 000 циклов срабатывания)
- Совместимость с большинством систем автоматики
Дополнительные сведения
Для правильной эксплуатации реле времени RV-01 рекомендуется:
- Устанавливать устройство в сухих помещениях с минимальным уровнем вибрации
- Проверять контактные соединения перед вводом в эксплуатацию
- Соблюдать требования ПУЭ 7 (Правила устройства электроустановок)
Техническая поддержка и документация
Официальные руководства по эксплуатации и схемы подключения можно найти в технической библиотеке eLibrary или на портале нормативных документов Консультант+.
Тип изделия - Реле времени
Напряжение, В - 220
Номинальный ток, А - 16
Способ монтажа - DIN-рейка
Количество НО контактов - 0
Количество НЗ контактов - 0
Количество переключающих контактов - 1
Диапазон выдержек времени - 1-12с. 10-120с
Количество модулей DIN - 1
Степень защиты - IP20
Количество контактов - 1
Напряжение питания - 230
Род тока - Переменный (AC)
Диапазон рабочих температур - от -25 до +50
Количество фаз - 1
Климатическое исполнение - УХЛ4
Коммутируемый ток, А - 16
Высота, мм - 90
Масса, кг - 0.07
Нормативный документ - ТУ BY 590618749.018-2013
Тип изделия - Реле времени
Номинальное напряжение управления, В - 230
Род тока катушки управления - Переменный (AC)
Тип подключения - Винтовое
Индикация - Световая
Глубина, мм - 65
Ширина, мм - 18
Тип контактов - НО/НЗ
