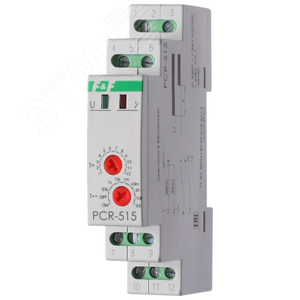

PCR-515 Реле времени: надежное управление временными интервалами
Реле времени PCR-515 — это современное устройство, предназначенное для автоматического управления электрическими цепями по заданному временному алгоритму. Оно широко применяется в промышленности, энергетике, системах автоматизации зданий и других областях, где требуется точное временное регулирование.
Основные технические характеристики
- Диапазон временных задержек: от 0,1 секунды до 999 часов
- Точность срабатывания: ±0,5% от установленного времени
- Количество контактов: 1 переключающий (SPDT)
- Напряжение питания: 12–240 В (AC/DC)
- Максимальная коммутируемая нагрузка: 8 А при 250 В (AC1)
- Степень защиты: IP20
- Рабочая температура: от -20°C до +50°C
- Срок службы: не менее 100 000 циклов
Принцип работы и функциональные возможности
Реле времени PCR-515 обеспечивает задержку включения или выключения нагрузки после подачи управляющего сигнала. Устройство поддерживает несколько режимов работы, включая:
- Задержка на включение (ON-delay)
- Задержка на выключение (OFF-delay)
- Циклическое переключение (FLASHER)
- Однократное срабатывание (ONE-SHOT)
Области применения
Реле PCR-515 используется в различных системах автоматизации:
- Управление освещением (лестничные автоматы, уличные фонари)
- Контроль работы вентиляционных систем
- Автоматизация промышленного оборудования
- Системы полива и орошения
- Управление насосами и компрессорами
Стандарты и нормативные документы
Реле времени PCR-515 соответствует следующим международным и российским стандартам:
Конструктивные особенности
Реле выполнено в компактном корпусе с креплением на DIN-рейку 35 мм. Лицевая панель оснащена:
- Светодиодным индикатором состояния
- Поворотным переключателем для установки времени
- Кнопкой ручного управления
Коммутационные контакты выполнены из серебросодержащего материала, что обеспечивает высокую надежность и долговечность.
Рекомендации по монтажу и эксплуатации
При установке и использовании реле времени PCR-515 необходимо соблюдать следующие требования:
- Монтаж должен производиться квалифицированным персоналом
- Обеспечить защиту от прямого воздействия влаги и пыли
- Не превышать максимально допустимые значения тока и напряжения
- Избегать механических воздействий и вибраций
Подробные инструкции по монтажу содержатся в техническом регламенте ТР ТС 004/2011 о безопасности низковольтного оборудования.
Дополнительные технические сведения
Реле времени PCR-515 обладает следующими дополнительными характеристиками:
- Гальваническая развязка между цепями управления и нагрузки
- Защита от перенапряжений по входу
- Устойчивость к импульсным помехам согласно IEC 61000-4-4
- Низкое энергопотребление (менее 3 Вт)
Гарантийные обязательства
Производитель гарантирует соответствие реле времени PCR-515 заявленным техническим характеристикам при соблюдении условий эксплуатации. Гарантийный срок составляет 3 года с даты ввода в эксплуатацию. Подробные гарантийные условия регламентируются Законом РФ "О защите прав потребителей".
Дополнительные ресурсы
Для получения дополнительной технической информации можно обратиться к следующим источникам:
Тип изделия - Реле времени
Напряжение, В - 220
Номинальный ток,А - 3
Способ монтажа - DIN-рейка
Количество НО контактов - 0
Количество НЗ контактов - 0
Количество переключающих контактов - 2
Диапазон выдержек времени - 0.1c-24суток
Количество модулей DIN - 1
Степень защиты - IP20
Количество контактов - 2
Род тока - Переменный/Постоянный (AC/DC)
Диапазон рабочих температур - от -25 до +50
Количество фаз - 1
Климатическое исполнение - УХЛ4
Коммутируемый ток, А - 2х8
Высота, мм - 90
Масса, кг - 0.08
Нормативный документ - ТУ BY 590618749.018-2013
Тип изделия - Реле времени
Номинальное напряжение управления, В - 230/24
Род тока катушки управления - Переменный/Постоянный (AC/DC)
Тип подключения - Винтовое
Индикация - Световая
Глубина, мм - 65
Ширина, мм - 18
Тип контактов - НО/НЗ
