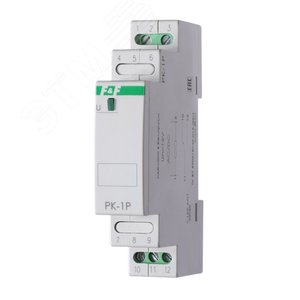

Реле электромагнитное PK-1P110: технические характеристики и назначение
Реле электромагнитное PK-1P110 — это коммутационное устройство, предназначенное для автоматического управления электрическими цепями. Оно широко применяется в системах автоматики, защиты и управления промышленного оборудования, бытовой техники и транспортных систем.
Конструкция и принцип работы
Реле PK-1P110 состоит из электромагнитной катушки, подвижного якоря, контактной группы и возвратной пружины. При подаче напряжения на катушку создаётся магнитное поле, которое притягивает якорь, замыкая или размыкая контакты. При отключении питания пружина возвращает якорь в исходное положение.
Основные технические параметры
- Номинальное напряжение катушки: 12 В / 24 В / 110 В (в зависимости от модификации)
- Тип контактов: 1 переключающая группа (SPDT)
- Максимальный ток коммутации: 10 А
- Диэлектрическая прочность: 1000 В (между катушкой и контактами)
- Сопротивление изоляции: не менее 100 МОм
- Климатическое исполнение: УХЛ3 по ГОСТ 15150-69
- Степень защиты: IP40 по ГОСТ 14254-2015
Области применения
Реле PK-1P110 используется в:
- Системах управления освещением и вентиляцией
- Цепях защиты электродвигателей
- Автоматизированных промышленных линиях
- Бытовой технике (стиральные машины, холодильники)
- Автомобильной электронике (в модификациях с низковольтной катушкой)
Нормативная документация
Реле соответствует следующим стандартам:
Преимущества модели PK-1P110
- Компактные габариты и лёгкий монтаж
- Высокая механическая износостойкость (более 100 000 циклов)
- Низкое энергопотребление катушки
- Универсальность применения благодаря широкому диапазону рабочих напряжений
- Соответствие международным стандартам безопасности
Рекомендации по эксплуатации
Для обеспечения долговечности реле PK-1P110 следует:
- Избегать превышения максимального коммутируемого тока
- Обеспечивать защиту от влаги и пыли при степени защиты IP40
- Использовать в условиях, соответствующих климатическому исполнению УХЛ3
- Проверять состояние контактов при техническом обслуживании оборудования
Дополнительные сведения
Более подробную информацию о принципах работы электромагнитных реле можно найти в технической литературе, например, в учебнике «Электрические аппараты» или на образовательных порталах, посвящённых электротехнике.
Для расчёта параметров реле в конкретной схеме рекомендуется использовать методики, изложенные в ГОСТ 16121-86 и справочниках по электрооборудованию.
Тип изделия - Реле электромагнитное
Напряжение, В - 110
Номинальный ток, А - 16
Способ монтажа - DIN-рейка
Номинальное напряжение управления, В - 110
Количество НО контактов - 0
Количество НЗ контактов - 0
Количество переключающих контактов - 1
Количество модулей DIN - 1
Индикация - Световая
Степень защиты - IP20
Количество контактов - 1
Напряжение питания - 110
Род тока - Переменный (AC)
Диапазон рабочих температур - от -25 до +50
Количество фаз - 1
Климатическое исполнение - УХЛ4
Коммутируемый ток, А - 16
Высота, мм - 90
Масса, кг - 0.1
Нормативный документ - 2014/30 EU, 2014/35 EU
Тип изделия - Реле электромагнитное
Род тока катушки управления - Переменный (AC)
Тип подключения - Винтовое
Глубина, мм - 65
Ширина, мм - 18
Тип контактов - Винтовой зажим
